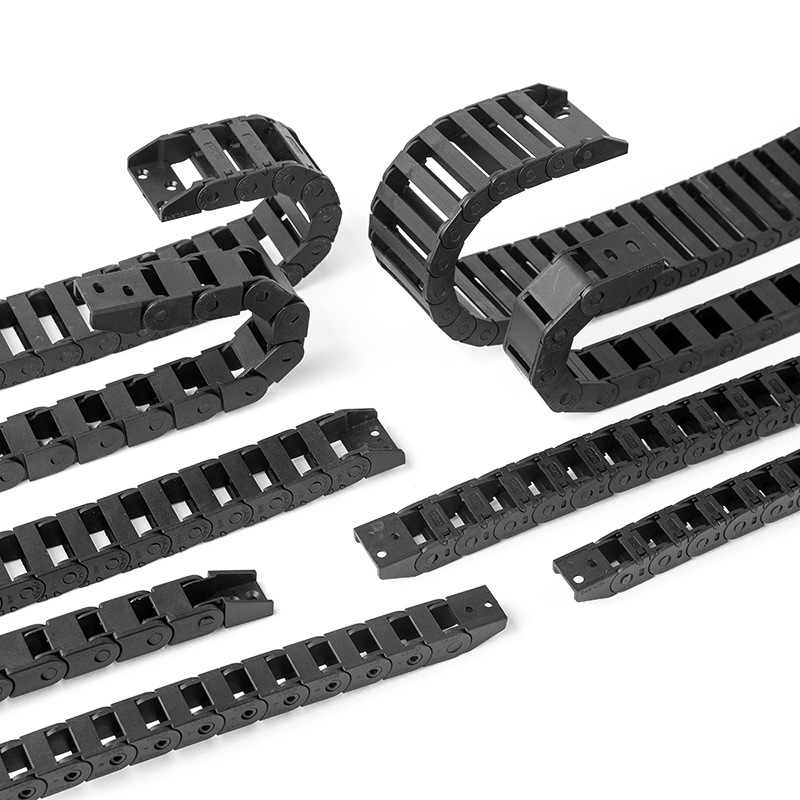

尼龙坦克拖链型号步骤怎么确定？

新闻中心

当前位置：首页 > 新闻中心

护线拖链分类：按材质分为塑料拖链和钢制拖链、按结构分为桥式拖链和全封闭拖链。

护线拖链型号的确定步骤：

1、对于拖链内置线缆必须留出不小于10%的余量，对于水管、油管等须留出不小于20%的余量。

2、根据电缆的重量确定拖链有足够的承重能力。

3、如需将数根电缆放置于一条拖链中，尽可能将他们用隔板隔开，如果不能，则需确保内部空间不允许电缆交叠。

4、根据各条电缆的重量和尺寸对称摆放，把重的和大的电缆放在两侧，把轻的和小的电缆放在中间。

5、计算电缆的行程，即电缆运行长度；

6、根据电缆的直径确定拖链支撑板的高度，进而确定拖链型号、拖链宽度；

7、尽量避免将不同材质外套的电缆放入在一条拖链，不可将数量较多的线缆捆在一起，或者距离太近以减少磨损。

8、拖链的弯曲半径：选择内置电缆、油管、气管、水管等中zui大的弯曲半径作为参考值，并留有10%以上的空间。
